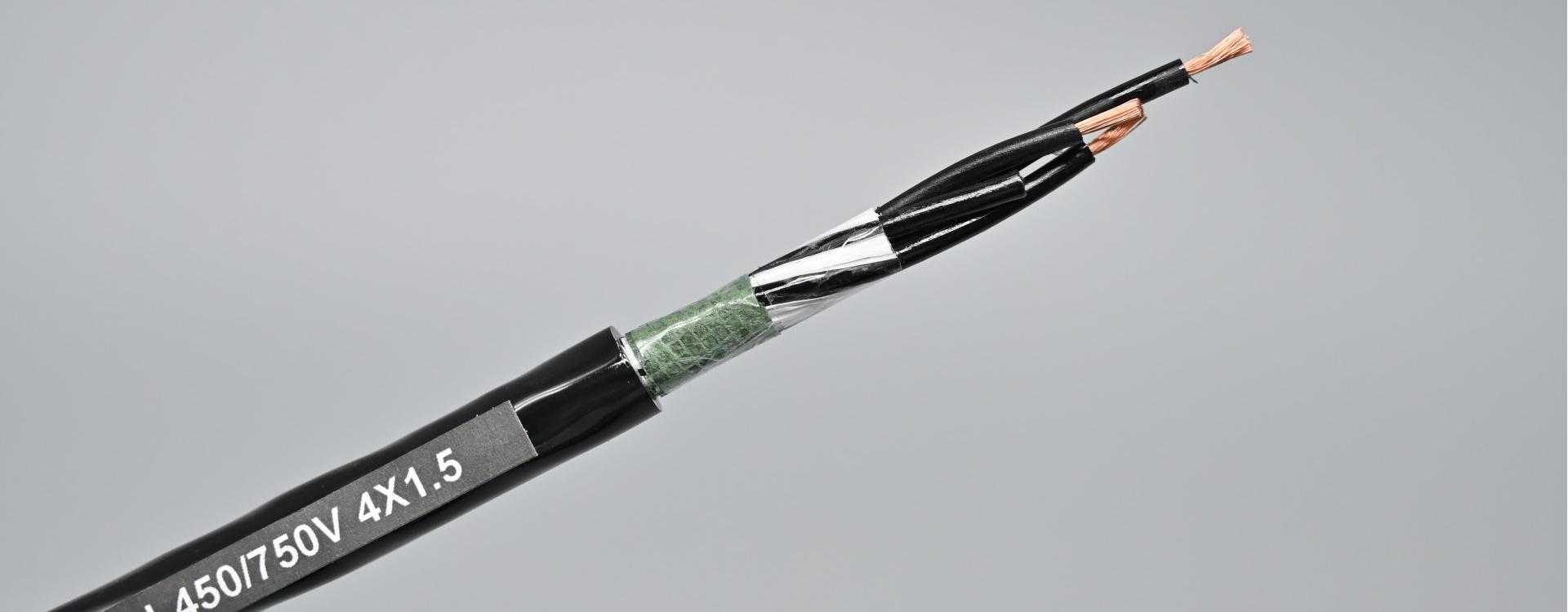

高强度抗扭曲机器人电缆

执行标准

Q/320282DHY076-2024《额定电压450/750V及以下机器人电缆》

适用范围

本产品适用于野外勘探工业、自动化系统、生产流水线系统、焊机机器人、潜水器、搬运机器人、数控机床和冶金工业，需要来频繁弯曲的移动场合。

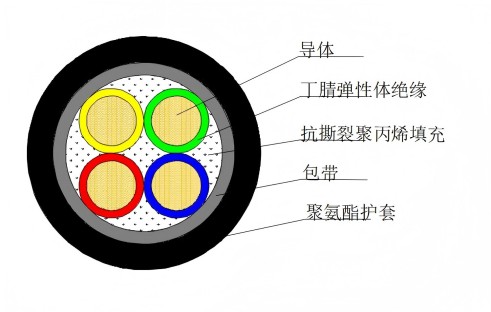

产品结构图

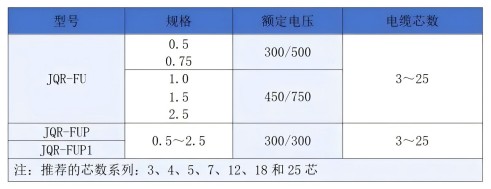

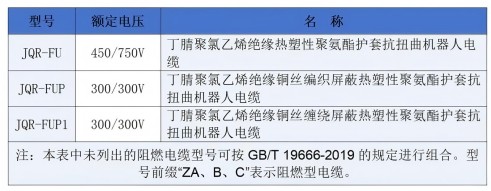

产品型号



产品特性

0、导体电阻符合GB/T3956标准要求。

1、工频电压试验：2.5kV/5min，不击穿；线芯耐压试验承受1.5kV5min不击穿。

2、电缆绝缘电试验方法按照GB/T3048要求试验，20℃绝缘电阻不小于1000Ω·m，70℃绝缘电阻不小于100Ω·m。

3、电缆低温冲击试验按照GB/T2951要求试验，-40℃，16h不开裂。

4、电缆护套高温压力试验按照GB/T2951要求试验，试验温度80℃，时间4h，压痕深度不超过平均厚度的50%。

5、成品电缆能在-40℃温度下按GB/T 29631-2013附录B的规定经受3000个周期扭转试验。

6、电缆按TICW 21-2019 附录D 拖链试验方法进行试验，拖链弯曲次数至少800万次以上，线芯不断路、不短路。

7、电缆按TICW 21-2019 附录E 循环弯折试验方法进行试验，循环弯折次数至少800万次以上。
